飛科FS357剃須刀改造18650供電

理由

飛科FS357用了好幾年了。電池不行了。好在可以插電用。但還是不方便?？戳艘幌聯Q兩節充電電池要30塊左右。不能忍啊。自己動手改造。

外觀展示

正面看還可以吧。就是長了一點

反面。。。只能開天窗了

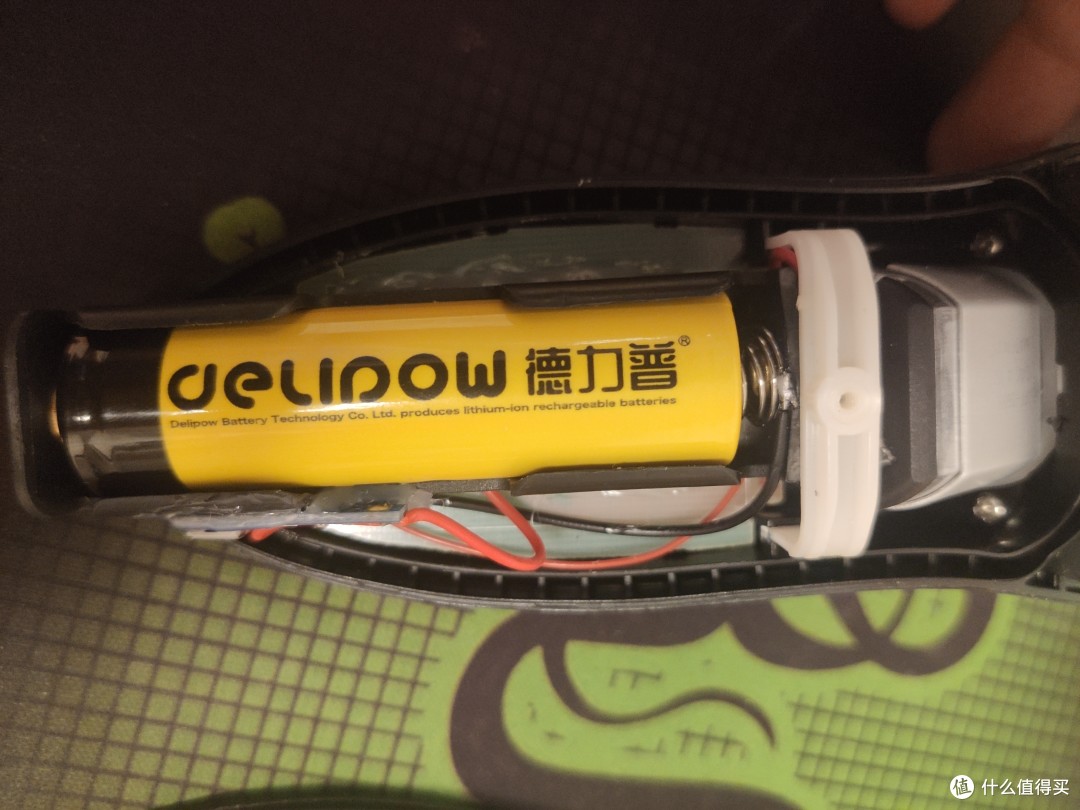

拆開后蓋效果

充電板

前蓋用小刀加工的地方

后蓋加工是個大活。先用小刀劃幾刀。再用簽字掰下來的

FS357的拆裝就不說了。我是全部拆了清理。原來外殼有金色的噴漆掉的一塊一塊的。我全部刮去了。原來外殼有一層類似膠皮的涂層。時間長了跟殘膠似的。也全部用酒精擦掉了。不得不說。這個做工的很良心。拆裝都是螺絲。沒有一次性卡口。很好拆。就是后蓋有一圈防水膠墊。

電動剃須刀

外殼改造就是小刀加鉗子。哪里不行切哪里。主要看下電路部分。

原來的電路分兩部分。1為充電器供電。U1是個直流降壓穩壓芯片。輸出2.6V。輸入大于3.2V以上就行。原來是5V供電。改造后電池3.8-4.2V也沒問題。所以直接電池接原來的電源輸入就行。2為原電池供電。3處原來為4個24歐姆電阻兩串兩并到5V電源直接給電池充電?。?！這樣也可以嗎？有專業的來解答下。反正不用了就卸掉兩個電阻。斷開這個回路。4處原來有個100歐的電阻連接小燈。改造后小燈會一直亮。想讓它工作的時候亮。測了一下。燈亮2.1V左右。去掉原來電阻。加個二極管降壓0.5V。5處是借用原來的焊盤。然后反面飛線到6處電機正級。這樣燈泡就只在電機工作時亮。

反面加了個鋰電池充電板固定在電池架側面。有條件的可以上充放電都保護的板子。對電池能好點。

接好線后熱熔膠固定。

電動剃須刀

修修補補再戰三年

改造完最大感受是省錢啊。電池夾和充電板都是2元出頭。平時用簽到紅包都是幾分錢擼到手?？偣哺脑斐杀静坏揭粔K錢 。除了丑和不防水。其他沒毛病。
